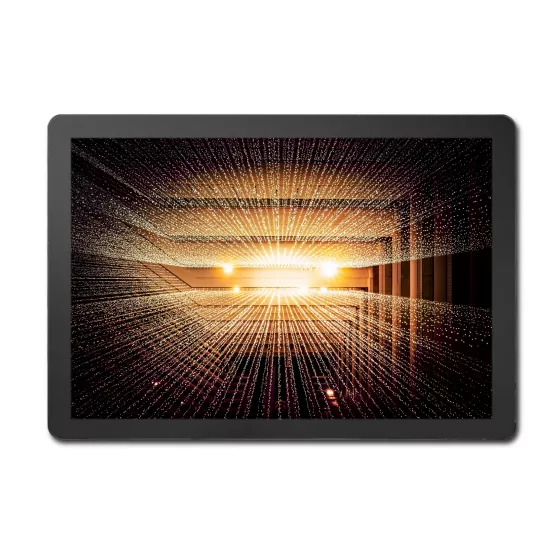

10,1 tommer 1024 × 600 LVDS TFT -modul med CTP

Victronix er en profesjonell produsent og leverandør av TFT -modul med base i Kina. Med 18 års erfaring på dette feltet har vi utviklet en rekke modeller. I tillegg til våre standardprodukter, tilbyr vi også tilpassede tjenester for å imøtekomme våre kunders spesifikke behov. Denne 10,1 tommers 1024 × 600 LVDS TFT-modulen med CTP er en høykvalitets 10,1 tommers TFT-skjermmodul konstruert for industrielle, medisinske og innebygde applikasjoner. Ved å kombinere høy optisk ytelse, kapasitiv berøringsfunksjonalitet og utvidet pålitelighet, gir den eksepsjonell klarhet og holdbarhet under ekstreme driftsforhold.

Modell:VXT101BAHA-02C

Send forespørsel PDF-nedlasting

produktbeskrivelse

I intelligensalderen gjør det mulig for TFT -modulen oss å presentere de nødvendige dataene visuelt. Kvaliteten på TFT -modulen har en kritisk innvirkning på anvendelsen. Hva er fordelene med Victronix 10,1 tommer 1024 × 600 LVDS TFT -modul med CTP? Først sikrer den 420 CD/m² lysstyrken, 800: 1 kontrastforhold, en 80-graders synsvinkel i alle retninger, og 75% ensartethet sikrer levende bilder. For det andre støtter det et 6/8-bit LVDS-grensesnitt med HX8282A11+HX8696A-kontrolleren og et robust 5-punkts kapasitivt berøringspanel med ILI2511 CTP-kontrolleren. I tillegg har den en 3 × 13-ledet hvit bakgrunnsbelysning med en levetid på 30 000 til 50 000 timer, noe som sikrer at den langsiktige brukervennligheten i forskjellige industrielle applikasjoner. I tillegg er det i samsvar med ROHS -standarder og passerer vellykket strenge pålitelighetstester, inkludert termisk sjokk, fuktighet og ESD -beskyttelse opp til 8 kV luft og 4 kV kontakt. Dette produktet fungerer effektivt i ekstreme temperaturer fra -20 ° C til +70 ° C og tåler alvorlige lagringsbetingelser fra -30 ° C til +80 ° C.

Denne 10,1 tommers TFT -modulen fra Victronix er designet for industrielt HMI -er, medisinsk utstyr, bærbart diagnostisk utstyr, utendørs kiosker, transportsystemer og automatiseringskontrollpaneler.

Generelle spesifikasjoner

Punkt	Innhold	Enhet	Note
LCD -type	Tft	-
Vise farge	16,7m
Vise retning	ALLE	O’Clock
Driftstemperatur	-20 ~+70	℃
Lagringstemperatur	-30 ~+80	℃
Modulstørrelse	10.1	tomme
Aktivt område (W × H)	222.72x125.28	mm
Antall prikker	1024x600	prikker
Kontroller	HX8282A11+HX8696A	-
Strømforsyningsspenning	3.3	V

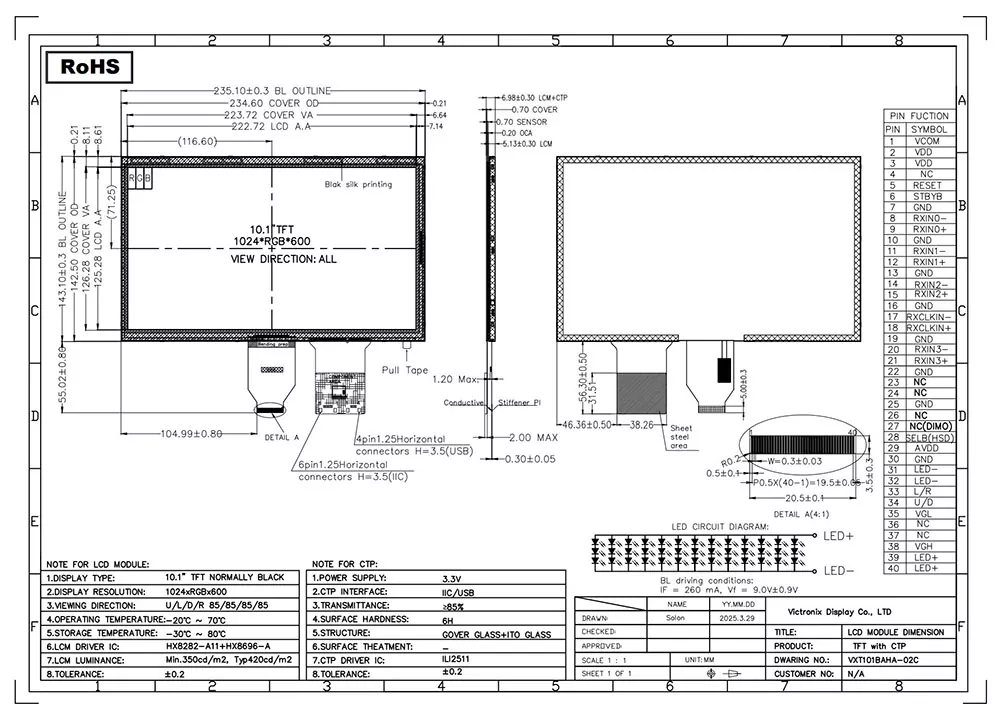

Skissere dimensjoner	235.00x143.00x6.98	mm
Bakgrunnsbelysning	3x13-Leds (hvit)	PC -er
Vekt	---	g
Grensesnitt	6/8 bit LVD -er	-

CTP -parameter

Punkt	Innhold	Enhet	Note
Omriss størrelse	235.10x143.10	mm
Cover View Area	223.72 (h) x126.28v)	mm
CTP -oppløsning	1024x600	prikker
Grensesnittmodus	IIC/USB	-
Berøringsmodus	5 MENNE FULLER MULTI	-
Overflatehardness	> = 6H	-
Åpenhet	> = 85%	-
Nøyaktighet	Entre +/- 1,5 mm, kant +/- 2,5 mm	mm
CTP -kontroller	ILI2511	-
Strømforsyningsspenning	3.3 (IIC) /5.0(usB)	V
