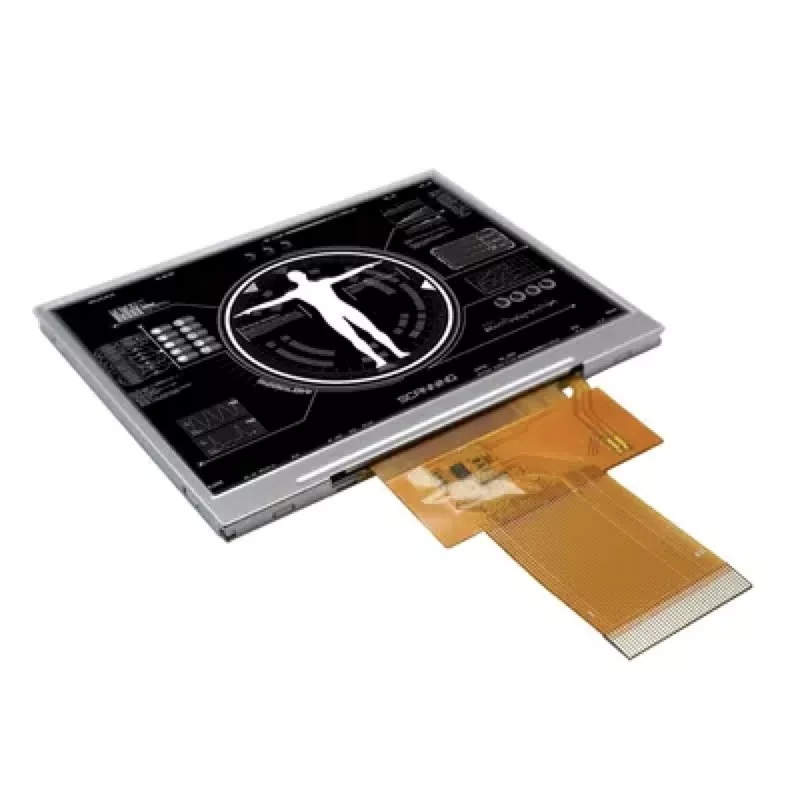

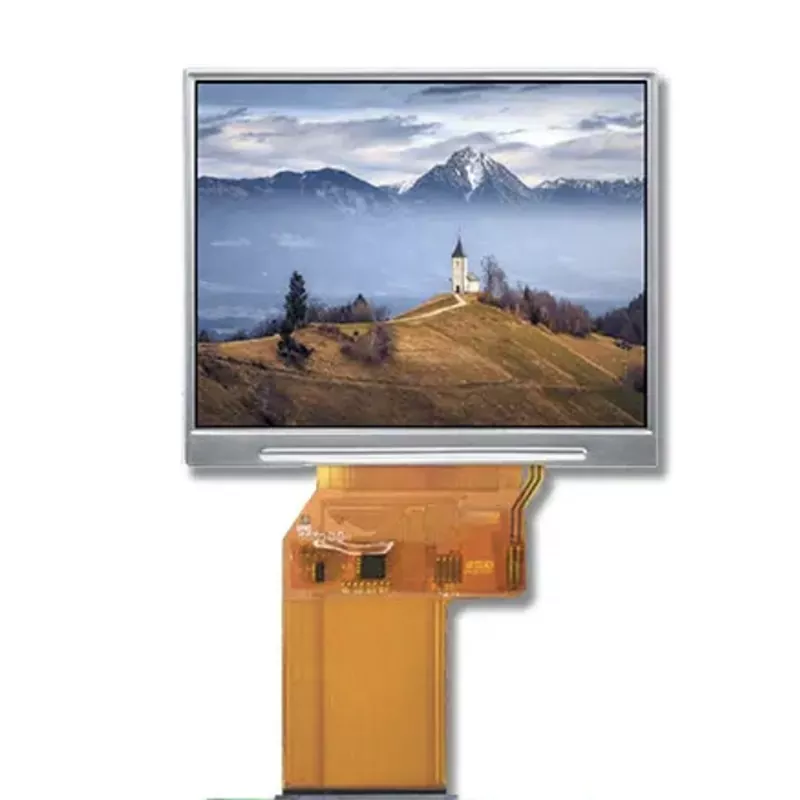

3.5 '' 640x480 Vertikal IPS TFT -modul

Hva er fordelene med VicTronix 3.5 '' 640x480 Vertical IPS TFT -modul i konkurransesituasjonen til TFT -modulprodusenter? Til å begynne med gir den en høy typisk lysstyrke på 400 CD/m², et typisk kontrastforhold på 800: 1 og brede 80-graders visningsvinkler i alle retninger (3, 6, 9 og 12 klokka), noe som sikrer utmerket lesbarhet fra forskjellige posisjoner. For det andre har den en enhetlig LED -bakgrunnsbelysning (80% typisk enhetlighet) med en nominell levetid fra 20 000 til 50 000 timer (til 50% innledende lysstyrke ved 25 ° C, 20mA), noe som sikrer at den kan brukes til klarhet og brukstimer i forskjellige belysningssituasjoner. Dessuten er det i samsvar med viktige IEC/GB-standarder for pålitelighet inkludert drift/lagring av høy/lav temperatur, fuktighet, termisk sjokk, vibrasjoner, mekanisk sjokk og ESD-beskyttelse (± 8 kV luft, ± 4 kV kontakt) for å operere sømløst over et utvidet temperaturområde (-20 ° C til +70 ° C). I tillegg integrerer det et TFT-LCD-panel, Driver IC (NV3052C), FPC, og en hvit LED-bakgrunnslysenhet (6 LED) i et kompakt fotavtrykk som måler bare 76,74mm (W) × 63,74mm (H) × 3,2mm (D) (ekskluderende FPC/soldater). Det aktive skjermområdet er 70,08mm × 52,56mm.

Denne Victronix 3,5 tommers TFT-modulen er mye brukt i industrielle HMI-paneler, bærbare medisinske utstyr, test- og måleutstyr, innebygde systemer, håndholdte terminaler og enhver applikasjon som krever en pålitelig skjerm av høy kvalitet i en kompakt formfaktor.

Generelle spesifikasjoner

VXT350MSGV-01 3.5 '' 640x480 Vertikal IPS TFT-modul er en TFT-LCD-modul. Det er sammensatt av et TFT-LCD-panel, Driver IC, FPC, en baklysenhet. Displayområdet på 3,45 ¢ inneholder 640x (RGB) x480 piksler og kan vise opptil 16,7 millioner farger. Dette produktet stemmer overens med ROHS miljøkriterium.

MERKNAD 1: Fargelodi endres litt etter temperatur og drivspenning.

MERKNAD 2: Uten FPC og lodde.

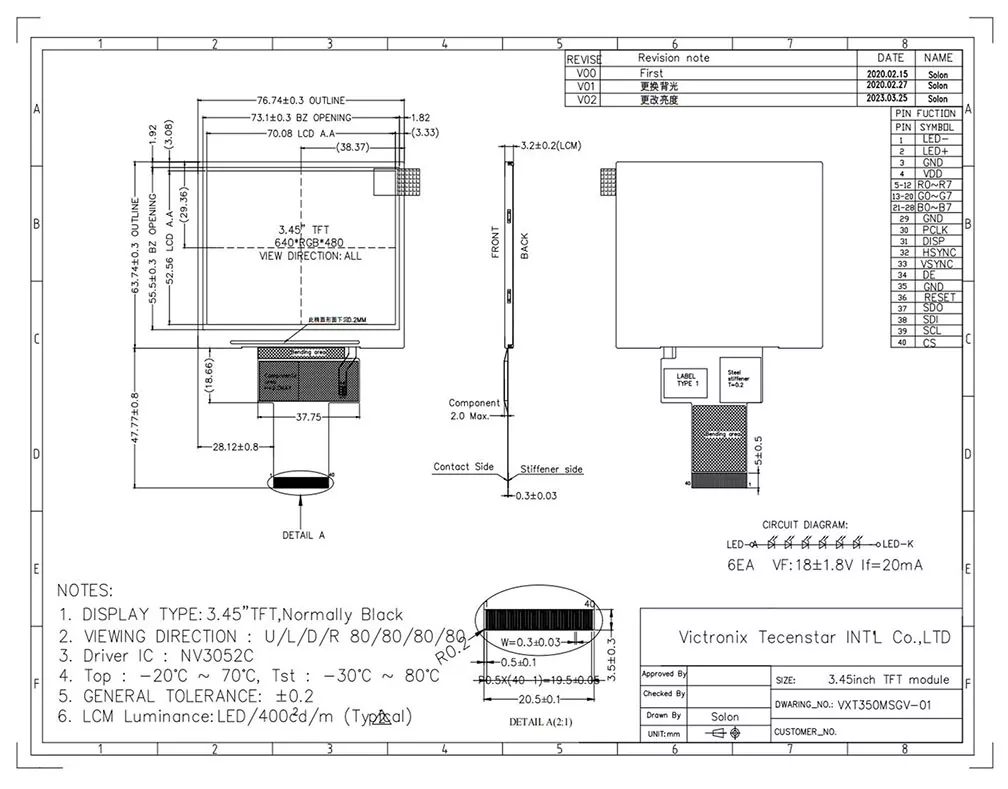

Omrissetegning
